Воздушный клапан КВУ утеплённый

Воздушный клапан КВУ утеплённый

Назначение:

КВУ – клапаны воздухозаборные утепленные. Предназначены для эксплуатации в составе вентиляционных систем канального исполнения и служат для регулирования объемов приточного воздуха либо для полного отсечения воздушного потока.

Купить Воздушный клапан КВУ утеплённый

Описание воздушного клапана КВУ

В некоторых случаях система вентиляции требует использования специализированного оборудования, которое предназначено для работы в определенных климатических условиях. «Вентар-С» предлагает обратить внимание на представленные в каталоге клапаны КВУ, которые служат для регулирования объемов приточного воздуха и помогают полностью отсечь воздушный поток при необходимости. Данное оборудование отличается отменными эксплуатационными характеристиками и выгодной ценой.

Область применения

Воздушный клапан КВУ утепленный – это устройство, ориентированное на работу в составе вентиляционных систем приточного типа. Наиболее часто его применение уместно в вентиляциях низкого давления, что позволяет предотвратить проникновение наружного воздуха в приточные камеры и помещения при отключении вентилятора.

Клапаны КВУ рассчитаны преимущественно на работу в умеренном климате. Однако следует брать во внимание тот фактор, что устройство способно легко работать при резких перепадах давления (до 1500 ПА), что позволяет использовать его в климате крайнего севера.

Важно: Дополнительно вместе с клапаном КВУ вы можете приобрести электропривод от известного швейцарского бренда Belimo. Наличие привода обеспечит бесперебойную работу клапана, а также в значительной мере облегчит управление устройством.

КВУ утепленный имеет свои особенности, которые в обязательном порядке следует учитывать при покупке оборудования:

  • Температура допустимой рабочей среды не более +80 градусов;
  • Допустимая запыленность воздуха и газовоздушных смесей составляет 100 мг/м.куб.;
  • В воздушных массах должны отсутствовать волокнистые материалы и липкие примеси;
  • Максимально возможный пропуск воздуха в закрытом положении 5%;
  • Коэффициент сопротивления в открытом положении не должен превышать 0,2F.

Важно: При работе с клапаном КВУ доступно несколько режимов управления – плавное регулирование, открытие, закрытие.

Специфика конструкции

Клапан КВУ изготавливается в виде моноблока. Чтобы подключить устройство, необходимо осуществить его монтаж непосредственно в сеть воздуховодов.

Специфика конструкции воздушного утепленного клапана КВУ напоминает многие другие устройства аналогичного типа. Однако в устройстве данной модели всё же есть некоторые отличительные особенности, а именно:

  • Корпус изготовлен из качественной оцинкованной стали;
  • В конструкции имеются лопатки в количестве от 3 до 13 штук, которые ответственны за перемещение воздушных масс по воздуховоду. Лопатки имеют коробчатое сечение;
  • В наличии имеется электрический или механический привод, который ответственен за приведение лопаток в движение;
  • В конструкции предусмотрены трубчатые электронагреватели (ТЭНы). Они ответственны за обогрев стыков лопаток при наличии сильных заморозков;
  • В комплекте имеется набор рычагов и тяг, ответственных за движение лопаток.

Важно: Заземление утепленных клапанов с электроприводом осуществляется строго в соответствии с нормативно-техническими правилами.

Компания «Вентар-С» предоставляет возможность купить клапаны КВУ не только в стандартной вариации. Также у вас есть возможность заказать устройства следующего конструктивного исполнения:

  • КВУ – стандартное исполнение, комплектующееся электроприводом и ТЭНами;
  • КВУ-У – упрощенное исполнение, ТЭНы отсутствуют, устройство комплектуется латунными или пластиковыми втулками;
  • КВУ-М – морозостойкое исполнение, устройство способно работать при максимально низких температурах (до – 60 градусов) без ущерба для себя. В комплекте идёт электропривод и оснащенные ТЭНы.

Как купить в «Вентар-С»?

Купить клапан КВУ утепленный можно прямо на сайте «Вентар-С». Осуществление покупки пройдет для вас гарантировано удобно и оперативно. Для оформления заказа вам достаточно заполнить форму, представленную на сайте. В течение кратчайших сроков наши специалисты проконсультируют вас касательно дальнейших действий и вопросов оплаты.

Почему стоит покупать именно в «Вентар-С»? Наша компания предлагает следующие выгодные стороны сотрудничества:

  • Доступная цена, которая в разы ниже, чем у наших конкурентов. Это стало возможным, благодаря тому, что «Вентар-С» сотрудничает напрямую с лучшими заводами-производителями вентиляционного оборудования;
  • Наличие сертификатов качества на все группы товаров, которые гарантируют их подлинность и качественные характеристики;
  • Наличие доставки во все регионы России позволяет получить желаемый товар абсолютно любому клиенту, проживающему на территории страны.

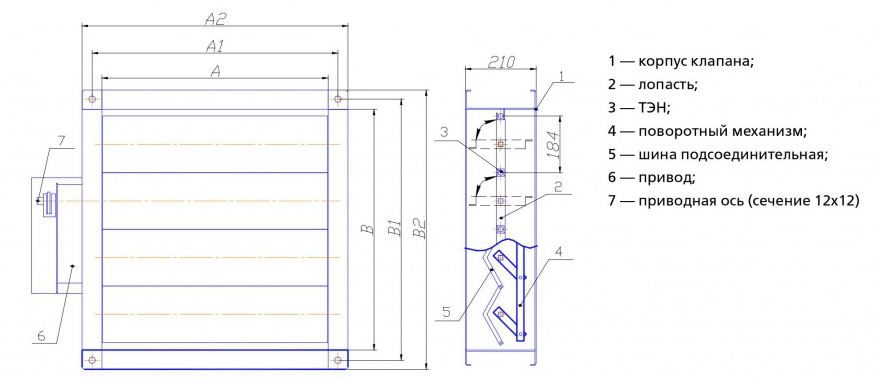

Схема конструкции клапана

Габаритные и присоединительные размеры

Типоразмер А Б А1 Б1 А2 Б2
500х400 500 400 540 440 585 485
500х600 500 600 540 640 585 685
600х1000 600 1000 640 1040 685 1085
800х600 800 600 840 640 885 685
1000х600 1000 600 1040 640 1085 685
1000х800 1000 800 1040 840 1085 885
1000х1000 1000 1000 1040 1040 1085 1085
1000х1200 1000 1152 1040 1192 1085 1237
1000х1600 1000 1520 1040 1560 1085 1605
1000х1800 1000 1873 1040 1913 1085 1958
1400х600 1400 600 1440 640 1485 685
1400х1200 1400 1152 1440 1192 1485 1237
1400х1600 1400 1520 1440 1560 1485 1605
1400х1800 1400 1873 1440 1913 1485 1958

Электрические схемы подключения

Технические характеристики

Типоразмер Площадь фронтального сечения, м2 Электронагреватели
Количество, шт. Мощность, квт.
500х400 0.21 3 1.32
500х600 0.3 4 1.76
600х1000 0.6 6 2.64
800х600 0.48 4 1.76
1000х600 0.6 4 2.12
1000х800 0.8 5 2.65
1000х1000 1 6 3.18
1000х1200 1.2 7 3.71
1000х1600 1.6 9 4.77
1000х1800 1.8 10 5.83
1400х600 0.84 4 2.52
1400х1200 1.68 7 4.41
1400х1600 2.24 9 5.67
1400х1800 2.52 10 6.93

Возможно изготовление других типоразмеров клапанов с учётом шага по высоте, а так же прочности и мощности применяемых ТЭНов.
