Элементы автоматики

  • Канальный датчик температуры
  • Датчик температуры воды
  • Датчик температуры наружного воздуха
  • Датчик температуры в помещении
  • Капиллярный термостат
  • Реле дифференциального давления
  • Сервопривод воздушного клапана Siemens, Lufberg
  • Частотные преобразователи FC-051 VLT Micro, Innovert, HC Tecorp-Electronics
  • Регуляторы оборотов трансформаторные
  • Регуляторы оборотов электронные

Подробные технические характеристики Элементы автоматики Датчики, реле…

Купить Элементы автоматики Датчики, реле…

Элементы автоматики — Описание

Канальный датчик температуры
Канальный датчик температуры
Для измерения температуры к блокам управления подключаются датчики STK-1 на базе термочувствительных элементов с характеристикой NI-1000 TK5000 (или аналог). Устанавливается в воздуховод и используется для измерения температуры приточного, вытяжного и наружного воздуха. Крепится в воздуховоде. Для крепления датчика в стенке воздуховода в комплекте поставляется монтажный фланец с фиксирующим винтом. Клеммная коробка датчика выполнена из ударопрочного пластика. Чувствительный резистивный элемент размещается в гильзе из нержавеющей стали.
Датчик температуры воды
Датчик температуры воды
Имеется два вида датчиков: накладной и погружной. Накладной датчик применяется для контроля температуры воды на выходе из теплообменника. Крепится на коллекторе обратной воды при помощи специального хомута VSN NI-1000 TK5000 (или аналог). Клеммная коробка датчика выполнена из ударопрочного пластика. Погружной датчик применяется для контроля температуры воды на выходе из тепло-обменника. Устанавливается непосредственно в коллектор обратной воды VSP NI-1000 TK5000 (или аналог).
Датчик температуры наружного воздуха
Датчик температуры наружного воздуха
При монтаже датчика наружной температуры, рекомендуется установка на северной или восточной стороне зданий, для исключения влияние солнечного света на точность показаний. Не рекомендуется установка над окнами, дверьми и т.п. STN Ni 1000 TK5000 (или аналог). Клеммная коробка датчика выполнена из ударопрочного пластика. Автоматический переход зима/лето.
Датчик температуры в помещении
Датчик температуры в помещении
При монтаже датчика следует выбирать место расположения с таким расчетом, чтобы исключить влияние источников тепла (например, радиаторов отопления, прямого солнечного света) и из-бегать установки в местах с низкой естественной конвекцией (ниши, углы и т.п.) STP Ni 1000 TK5000 (или аналог).

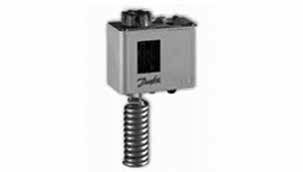

Капиллярный термостат
Капиллярный термостат
К управляющим блокам для защиты от замерзания по воздуху подключается капиллярный термостат. Трубка капиллярного термостата крепится непосредственно за водяным нагревателем равномерно по всему периметру водяного воздухонагревателя (фреоновый охладитель). Термостаты имеют две модификации и различаются длиной капиллярной трубки (3 или 6 метров). KP61 (AZT-6) реле температуры с капиллярной трубкой 6м.
Реле дифференциального давления
Реле дифференциального давления
Реле дифференциального давления подключаются к блокам управления для сигнализации засорения воздушного фильтра и давления вентилятора (обрыв ремня). DM500 (DPD-5).
Сервопривод воздушного клапана Siemens, Lufberg
Сервопривод воздушного клапана Siemens и Lufberg
Приводы воздушных клапанов изготовляются с различными напряжениеми питания 24 и 220 В. С возвратной пружиной, (для автоматического закрытия клапана при отключении питания) и без возвратной пружиной (открыто-закрыто). При необходимости регулирования положения лопаток воздушного клапана применяется привод с аналоговым регулированием, управление 0–10 В, питание 24 В.
Частотные преобразователи FC-051 VLT Micro, Innovert, HC Tecorp-Electronics
Частотные преобразователи FC-051 VLT Micro, Innovert, HC Tecorp-Electronics
Преобразователи — высокотехнологичные устройства, обладающие высокой точностью. С помощью частотного преобразователя можно осуществлять регулирование производительности вентилятора, плавный пуск, защиту от перегрузок, задание скорости вращения вентилятора при помощи аналогового сигнала 0…10 В от управляющего сигнала или при помощи потенциометра.
Регуляторы оборотов трансформаторные
Регуляторы оборотов трансформаторные
Регуляторы R-ET, R-E применяются для ступенчатого управления производи-тельностью однофазных вентиляторов посредством изменения подаваемого напряжения. Они снабжены ручным переключателем ступеней, устройством защиты двигателя, сигнальной лампой на лицевой панели, дополнительным (нерегулируемым) выходом 230 В (1 A), беспотенциальным перекидным контактом (230 В, 2 А). В регуляторе R-ET предусмотрено подключение термоконтактов вентилятора и устройства дистанционного управления (сухой контакт). В регуляторе R-E подключение термоконтактов вентилятора не пред-усмотрено. Возможно одновременное подключение нескольких вентиляторов если их суммарный потребляемый ток не превышает максимальный. В этом случае термоконтакты соединяются последовательно. Корпус регулятора приспособлен для настенного монтажа.
Ступени подаваемого напряжения: 65-110-135-170-230 В. Максимальная температура окружающей среды: +40°С.

Тип Максимальный ток, А Предохранитель на входе
RE 2,0 G 2,0 4
RE 6,0 G 6,0 12
RE 7,5 G 7,5 16
RET 2,0 KTG 2,0 4
RET 6,0 KTG 6,0 12
RET 7,5 KTG 7,5 16
Регуляторы оборотов электронные
Регуляторы оборотов электронны
Регуляторы RTY, SI-RS11 применяются для плавного управления производи-тельностью однофазных вентиляторов. Они снабжены ручным потенциометром-задатчиком подаваемого напряжения, внутренним потенциометром-ограничителем минимального значения подаваемого напряжения, плавким предохранителем. Подключение термоконтактов вентилятора и устройства дистанционного управления не пред-усмотрено. Возможно одновременное подключение нескольких вентиляторов, если их суммарный потребляемый ток не превышает максимальный. Корпус регулятора RTY2,5 приспособлен для настенного и скрытого монтажа. Номинальное напряжение: 220 В, 50 Гц. Максимальный ток — 2,5 А. Степень защиты: IP54 / IP44. Корпус SI-RS11 регулятора приспособлен для для монтажа на дин-рейку. Номинальное напряжение: 220 В, 50 Гц. Максимально допустимая мощность вентилятора: 1200 Вт. Степень защиты: IP 20. Максимальная темпера-тура окружающей среды: +35°С.
