Приводы воздушных заслонок Siemens GCA..1E поворотного типа с пружинным возвратом.

Подробные технические характеристики Электропривод Siemens GCA..1E

Купить Электропривод Siemens GCA..1E

ОПИСАНИЕ

  • Крутящий момент 18 Нм
  • Площадь заслонки, до 3 м²
  • Угол поворота 90°
  • Время позиционирования: Открытие с помощью мотора: 90 с. Закрытие с помощью пружины: 15 с
  • Класс защиты IP54
  • Габариты (Д x В x Г) 100 x 300 x 75 мм
  • С самоцентрирующимся адаптером для присоединения штоков диаметром 8…25.6 мм, сечением 6…18 мм, минимальная длина штока 20 мм
  • С индикатором рабочего положения и настраиваемым ограничителем
  • Ручное управление и корректировка
  • В корпусе из литого алюминия и соединительным кабелем длиной 0.9 м

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип Рабочее напряжение, В Сигнал позиционирования Потребление энергии Доп. переключатель
GCA121.1E ≂ 24 2-позиционный 7 BA / 5 Вт 0
GCA126.1E ≂ 24 2-позиционный 7 BA / 5 Вт 2
GCA131.1E ≂ 24 3-точечное регулирование 7 BA / 5 Вт 0
GCA135.1E ≂ 24 3-точечное регулирование 7 BA / 5 Вт 2
GCA161.1E ≂ 24 – 0…10 В 7 BA / 5 Вт 0
GCA163.1E ≂ 24 – 0…35 В Настраиваемый 7 BA / 5 Вт 0
GCA164.1E ≂ 24 – 0.35 В Настраиваемый 7 BA / 5 Вт 2
GCA166.1E ≂ 24 – 0.10 В 7 BA / 5 Вт 2
GCA321.1E ∿ 230 2-позиционный 8 BA / 0
GCA326.1E ∿ 230 2-позиционный 8 BA / 6 Вт 2

Типы GCA135.1E так же имеют делитель напряжения в обратной связи.

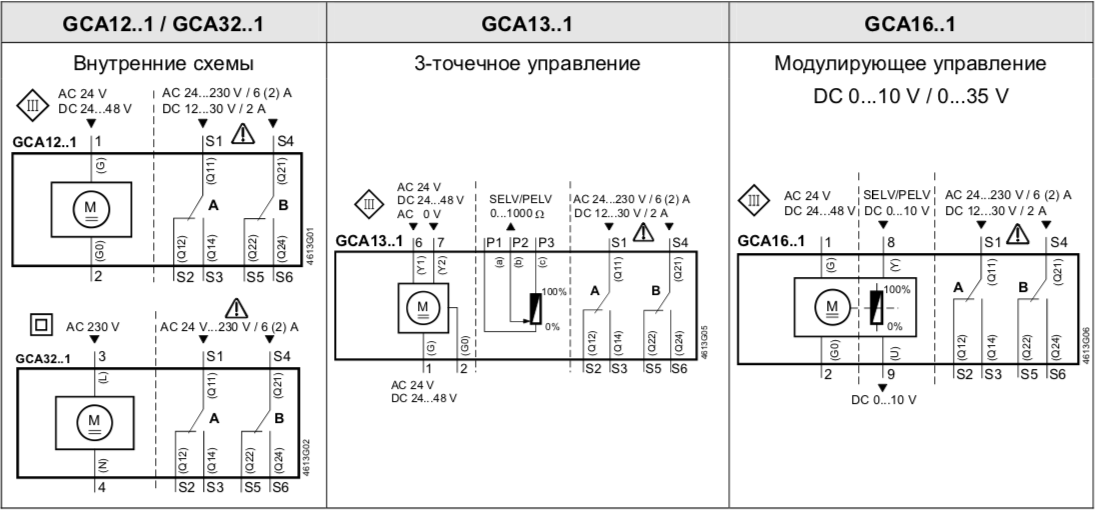

СХЕМЫ

Pin Маркировка кабеля Значение
Код No. Цвет Аббравиатура
Приводы AC 24 V
DC 24…48 V
G G0 Y1 Y2 Y U 1 2 6 7 8 9 красн RD черн BK пурпур VT оранж OG серый GY розовый PK Сист.потенциал AC 24 V / DC 24…48 V Сист.нейтраль
Сигнал AC 0 V / AC 24 V / DC 24…48 V, «откр» Сигнал AC 0 V / AC 24 V / DC 24…48 V, «закр» Сигнал DC 0…10 V, 0…35 VИндикация положения DC 0…10 V
Приводы AC 230 V L N 3 4 черный BN голубой BU Фаза AC 230 V Нейтраль
Доп.контакты Q11 Q12 Q14 Q21 Q22 Q24 S1 S2 S3 S4 S5 S6 серый/красн серый/голуб серый/розов черн/красн черн/голуб черн/розов

GY RD GY BU GY PK BK RD BK BU BK PK

контакт A вход контакт A NC контакт A NO контакт B input контакт B NC контакт B NO
Обр.связь потенциометр a b c P1 P2 P3 белый/красн белый/blue белый/pink

WH RD WH BU WH PK

Потенциометр 0…100 % (P1-P2) Потенциометр pick-off Потенциометр 100…0 % (P3-P2)

РАЗМЕРЫ
