Блоки БУОК-1 и БУОК-4 для электромеханических приводов

Блоки БУОК-1 и БУОК-4 для электромеханических приводов

Блок БУОК (БУОК-1 или БУОК-4), предназначенный для работы с электромеханическими приводами с возвратной пружиной, в дежурном режиме коммутирует цепь питания клапана, а при поступлении команды «Пожар» блок БУОК разрывает ее (отключает питающее напряжение).

Заслонка клапана, оснащенного электромеханическим приводом с возвратной пружиной, взводится и удерживается в дежурном (исходном) положении постоянно работающим электродвигателем привода. При отключении питающего напряжения возвратная пружина переводит заслонку клапана в рабочее (защитное) положение.

Купить Блоки БУОК-1 и БУОК-4 для электромеханических приводов

БУОК-1 СВТ667.11-111. Описание блоков управления

Блок БУОК-1 СВТ667.11-111

Блок БУОК-1 СВТ667.11-111 контролирует их работу, а также сигнализирует о наличии возгорания. В системе использован электромеханический привод, который работает благодаря возвратной пружине. Для привода и командного сигнала используют одинаковое напряжение в 24В.

Выпускается модель в двух типах оболочки: пластмассовая и металлическая. Это позволяет крепить их как на стену, так и крепить на дин-рейке в шкаф. Максимально упрощенно управление, и поэтому блок представлен в квадратной форме всего с одной клавишей на верхней крышке.

Также под ней располагаются три лампы, которые при помощи изменения цветового пятна сообщают и наличии проблемы. Первые два датчика говорят о положении клапана, и в каком состоянии пребывают его заслонки: начальном или конечном.
В системе присутствует всего два режима. При Норме заслонки находятся в том положении, которые было установлено изначально или требуется по ситуации. А в Пуске подается команда, и заслонки выполняют поданную команду. При этом используется три цвета: красный – проблема, желтый – система ожидает, и зеленый – все в порядке.

БУОК-1 СВТ667.11-112. Описание блоков управления

БУОК-1 СВТ667.11-112

Данный блок предназначен для контроля электропитания привода клапана в соответствии с командами подающимися на управляющий напряжением блок, либо кнопкой на корпусе.

БУОК-1 СВТ667.11-112 имеет пластмассовый корпус устанавливаемый в щит управления, для крепления используется дин-рейка. 4 А максимальный потребляемый ток для привода, с электромагнитным типом привода для управления заслонкой клапана.

Данный блок «СВИТ» имеет один клапан, с как 24В постоянного тока для командного сигнала, так и 24В переменного тока соответственно для питания привода клапана. Имеются три индикатора на лицевой стороне, это соответственно «Дежурное положение», «Контроль» и «Клапан сработал» путем изменения разных положений заслонки у клапана и рабочего режима клапана/блока. Дублирование «клапан сработал» сигнала осуществляется благодаря переключению «нормально открытый» или «нормально замкнутый» контактов, помимо индикации светом.

Данный блок СВИТ ,как и родственные ему из серии, предназначен дня круглосуточной работы. Эксплуатировать данный прибор необходимо без отклонений от настоящего паспорта этого устройства, схемы которого нуждаются в предварительном ознакомлении. Он является изделием периодического обслуживания. Стоит отметить, что БУОК-1 СВТ667.11-112 идентична по функциональности и функциональности с БУОК-1 СВТ667.21-112

БУОК-4 СВТ1163.41.310. Описание блоков управления

БУОК-4 СВТ1163.42.210

Качественный механизм по управлению огнезадерживающими клапанами позволит свести к минимуму риск распространения огня по помещению. Именно для этого лучше всего ориентироваться на блок БУОК-4 СВТ1163.41.310 фирмы СВИТ.

Данная система позволяет одновременно контролировать четыре клапана, отвечающих за предотвращение пожара. При этом блок БУОК-4 СВТ1163.41.310 созданный фирмой СВИТ отслеживает положение каждой заслонки, а также сообщает, если приводы находятся в неисправном состоянии или отсутствует подача электропитания.

На корпусе находиться всего две кнопки, отвечающих за работу системы: открыть и закрыть. Кроме это есть еще ряд датчиков, которые информируют владельца, есть ли повреждения. В каком положении пребывают заслонки, поступает ли ток и так далее.

Для начала работы нужно лишь закрепить блок в нужном месте и открыть доступ к напряжению в 220В. При чем механизм включается либо вручную, при подаче команды в 24В постоянного тока.

Прибор оснащен электромеханическими приводами, заводящихся при помощи возвратной пружины.
Всего есть несколько режимов. В Норме заслонки находятся в начальном положении, об этом сообщает цветовой индикатор. При переходе в Пуск, они перемещаются в конечный пункт. Также есть кнопка Стоп, которая останавливает систему и заслонки снова переходят в начальное положение. И наконец, красный цвет сигнализирует о Неисправности.

Схемы подключений клапанов с приводом

Схема соединений блока БУОК-1 СВТ667.11.ХХХ (СВТ667.21.ХХХ) с электромеханическим приводом клапана
Начальное положение — дежурный режим работы клапана (электромеханический привод под напряжением)
Конечное положение — защитный режим работы клапана (электромеханический привод без напряжения, клапан сработал)

Схема соединений блока БУОК-1 СВТ667.11.ХХХ

Схема подключения блока БУОК-4 СВТ1163.41.Х10 к клапанам с электромеханическим приводом
Начальное положение — дежурный режим работы клапана (электромеханический привод под напряжением)
Конечное положение — защитный режим работы клапана (электромеханический привод без напряжения, клапан сработал)

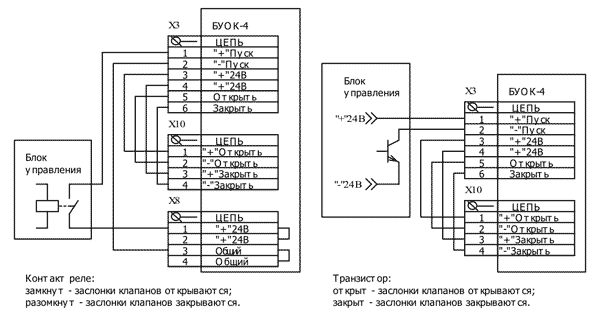

Схема подключения устройств управления с обобщенной командой Открыть/Закрыть

Модификации блоков управления

БУОК-1 и БУОК-4 для электромеханических приводов

Модификация
Кол-во подключаемых клапанов
Напряжение питания привода
Командный сигнал
Тип корпуса
БУОК-1 СВТ667.11.111 (СВТ667.21.111)
1
24 VAC
24 VDC
Металлический
БУОК-1 СВТ667.11.211 (СВТ667.21.211)
220 VAC
БУОК-1 СВТ667.11.311 (СВТ667.21.311)
24 VAC
БУОК-1 СВТ667.11.221 (СВТ667.21.221)
220 VAC
220 VAC
БУОК-1 СВТ667.11.112 (СВТ667.21.112)
24 VAC
24 VDC
Пластмассовый
БУОК-1 СВТ667.11.212 (СВТ667.21.212)
220 VAC
БУОК-1 СВТ667.11.312 (СВТ667.21.312)
24 VAC
БУОК-1 СВТ667.11.222 (СВТ667.21.222)
220 VAC
220 VAC
БУОК-4 СВТ1163.41.210
до 4
220 VAC
24 VDC
Металлический
БУОК-4 СВТ1163.41.310
24 VAC
24 VDC

Отправить заявку

Отправьте заявку по данной форме и получите ответ от наших специалистов в виде коммерческого предложения/счета на продукцию/консультации или любого другого интересующего Вас вопроса!
