Блок БУОК (БУОК-1 или БУОК-4), предназначенный для работы с электромагнитными приводами, в дежурном режиме держит цепь питания клапана разомкнутой, а при поступлении команды «Пожар» блок БУОК замыкает ее (подает питающее напряжение).

Заслонка клапана, оснащенного электромагнитным приводом, взводится в дежурное (исходное) положение вручную и удерживается защелкой привода. При подаче питающего напряжения электромагнит убирает защелку и заслонка клапана переходит в рабочее (защитное) положение под воздействием пружины.

Купить Блоки БУОК-1 и БУОК-4 для электромагнитных приводов

БУОК-1 СВТ667.12-121. Описание блоков управления

Блок типа БУОК-1 СВТ667.12-121

Блок БУОК-1 создан специально для управления противопожарными клапанами с помощью электроприводов.
Данные блоки производит научно-производственная компания СВИТ. Уже более 20 лет фирма СВИТ занимается изготовлением оборудования для систем пожарной безопасности по международным стандартам качества.

Модель блока БУОК-1 СВТ667.12-121 управляет противопожарными клапанами, с помощью электромагнитного привода клапана, и имеет несколько режимов управления:
1.Автоматическое(дистанционное) управление, которое осуществляется сигналами от электропитания привода, подаваемым на блок напряжением.
2.Ручное управление. Данный вид управления осуществляется нажатием кнопки SB1, находящейся на корпусе блока).

Необходимое напряжение для работы БУОК-1 СВТ667.12-121:
1.Для питания привода клапана 24V(AC).
2.Для подачи командного сигнала 220V(AC).

Эта модель блока производится в металлическом корпусе, оснащенном кнопочным выключателем, печатной платой, индикатором предохранения, а также тремя световыми индикаторами показывающими положение заслонки:
1.Дежурное положение.
2.Клапан сработал.
3.Контроль.

Фирма СВИТ даёт гарантию на один год работы изделия с момента эксплуатации. А также рекомендует устанавливать блок БУОК-1 СВТ667.12-121 на исключительно ровную, вертикальную поверхность, либо на DIN-рейку в электрический шкаф(щит), соответствуя внешней схеме соединения.

БУОК-1 СВТ667.12-112. Описание блоков управления

БУОК-1 СВТ667.12-112

Современная техника пожарной безопасности крайне требовательна к защитному оборудованию. По этой причине качеству противопожарных огнезадерживающих клапанов следует уделять немалое значение. Эти устройства, в свою очередь, нуждаются в таких приборах, как блоки управления (БУОК).

    Блоки управления для огнезадерживающих клапанов могут предназначаться для контроля за функционированием противопожарных клапанов следующих модификаций:

  • с электромагнитным приводом;
  • с реверсивным приводом;
  • с электромеханическим приводом;
    • Так, прибор

БУОК-1 СВТ667.12-112

     от компании Свит отвечает за следующие функции противопожарных клапанов:

  • способны осуществлять контроль над клапаном при помощи кнопок на корпусе устройства в ручном режиме;
  • способны осуществлять контроль за работой клапанов автоматически, благодаря командам, поступающих от приборов пожарной сигнализации;
  • контролируют положение клапанной заслонки;
  • создают световые оповещения, которые демонстрируют текущее состояние противопожарного клапана;
  • обеспечивают круглосуточный контроль за работой огнезадерживающих проборов;
  • могут формировать дублирующие извещения при помощи реле, если клапан сработал;

Обладает 2 режимами работы:
-«Норма» — является дежурным режимом;
-«Пуск» — режим непосредственного активного функционирования блока;

БУОК-4 СВТ1163.42.210. Описание блоков управления

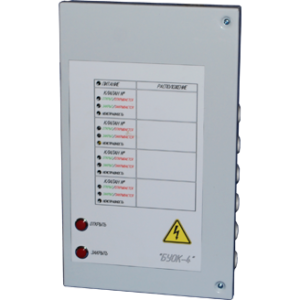

БУОК-4 СВТ1163.42.210

Блок БУОК-4 СВТ1163.42.210 представляет собой устройство, управляющее противопожарными и противодымными клапанами в системе вентиляции и противодымной системе.

Виды кланов. Группа до 4-х штук огнезадерживающих и/или противодымных клапанов. При этом к прибору могут быть одновременно подключены клапаны разных типов.

Назначение. Для работы с клапанами, управляемыми электромагнитными приводами, рассчитанными на Uпит 24В. Ввод заслонки в рабочее положение – ручной.

Управление.
 Ручное – с кнопки на лицевой панели блока. Автоматическое (команда противопожарной сигнализации или со щита управления вентиляционной системой). Возможна подача одной общей команды Пуск-Стоп или отдельно каждой команды. Также управление блоком может быть произведено автоматически с другого блока БУОК-4, если ЧС произошла в этом же блоке, но в стороне от данного усторойства.

Контроль состояния группы клапанов.
 Косвенный – если команда «Пуск» не была дана, 10-секундная задержка включения концевого выключателя начального положения приведет к тому, что на панели блока загорится светодиод «Неисправность».

Сигнализация состояния объектов, контролируемых БУОК-4 СВТ1163.42.210. Панель прибора оснащена светодиодной сигнализацией, отражающей состояние каждого клапана, предохранителей, а также готовность заслонок к работе.

Функции блока БУОК-4 СВТ1163.42.210

     состоят в контроле:

  • состояния заслонок;
  • целостность цепей управления клапанами;
  • создание световых оповещений;
  • напряжения питания.

Схемы подключений клапанов с приводом

Схема соединений блока БУОК-1 СВТ667.12.ХХХ (СВТ667.22.ХХХ) с электромагнитным приводом клапана
Начальное положение — дежурный режим работы клапана (электромагнитный привод без напряжения)
Конечное положение — защитный режим работы клапана (на электромагнитный привод было подано напряжение, клапан сработал)

Схема соединений блока БУОК-1 СВТ667.12.ХХХ

Схема подключения блока БУОК-4 СВТ1163.42.Х10 к клапанам с электромагнитным приводом
Начальное положение — дежурный режим работы клапана (электромагнитный привод без напряжения)
Конечное положение — защитный режим работы клапана (на электромагнитный привод было подано напряжение, клапан сработал)

Схема подключения блока БУОК-4 СВТ1163.42.Х10 к клапанам

Модификации блоков управления

БУОК-1 и БУОК-4 для электромагнитных приводов

Модификация
Кол-во подключаемых клапанов
Напряжение питания привода
Командный сигнал
Тип корпуса
БУОК-1 СВТ667.12.111 (СВТ667.22.111)
1
24 VAC
24 VDC
Металлический
БУОК-1 СВТ667.12.211 (СВТ667.22.211)
220 VAC
БУОК-1 СВТ667.12.311 (СВТ667.22.311)
24 VAC
БУОК-1 СВТ667.12.221 (СВТ667.22.221)
220 VAC
220 VAC
БУОК-1 СВТ667.12.112 (СВТ667.22.112)
24 VAC
24 VDC
Пластмассовый
БУОК-1 СВТ667.12.212 (СВТ667.22.212)
220 VAC
БУОК-1 СВТ667.12.312 (СВТ667.22.312)
24 VAC
БУОК-1 СВТ667.12.222 (СВТ667.22.222)
220 VAC
220 VAC
БУОК-4 СВТ1163.42.210
до 4
220 VAC
24 VDC
Металлический
БУОК-4 СВТ1163.42.310
24 VAC
24 VDC
